Mainboard MSI MEG X399 CREATION

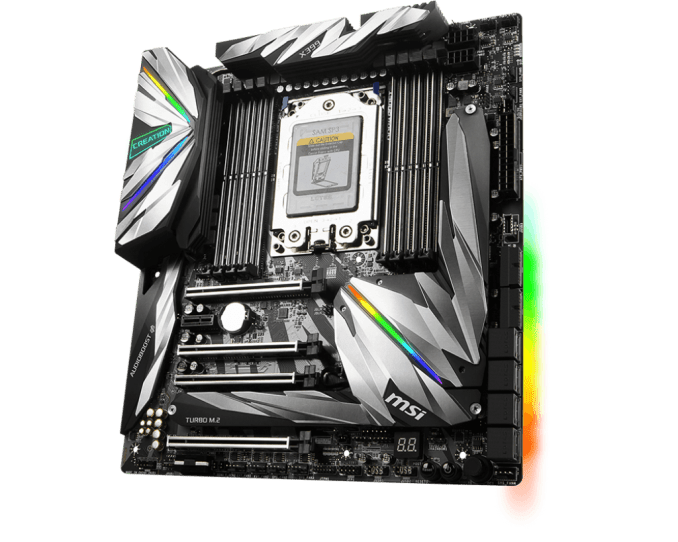

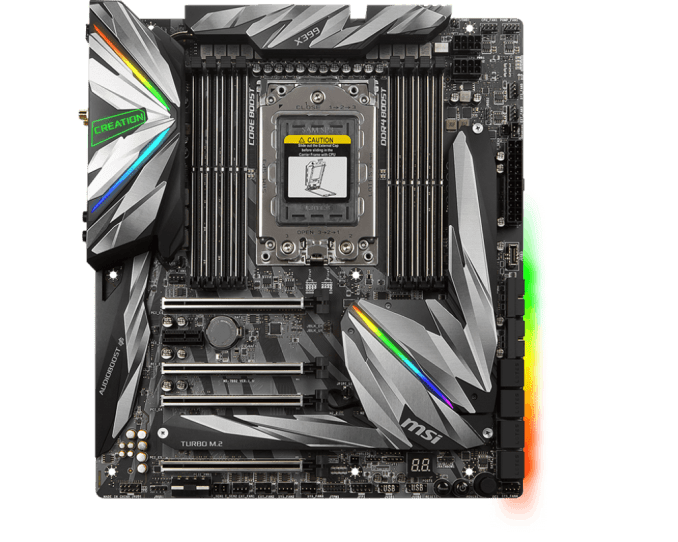

MSI MEG X399 Creation là bo mạch chủ E-ATX với vô số tính năng và danh sách thông số kỹ thuật sẽ khiến các bo mạch khác trên chipset khác mong muốn chúng được trang bị tốt. X399 Creation có rất nhiều thứ trực quan với PCB màu đen được chạm nổi với màu xám nhạt phù hợp với nắp bảng điều khiển phía sau, cũng như việc cung cấp năng lượng và tản nhiệt kết hợp M.2 / chipset. Bảng mạch này có rất nhiều đèn LED RGB trên bo mạch được tích hợp vào nhiều khu vực khác nhau như nắp bảng điều khiển phía sau, tản nhiệt chipset và ngay bên dưới các cổng SATA để cung cấp cho người dùng khả năng tạo ra ánh sáng cầu vồng đáng ngại; Người dùng có thể đồng bộ hóa RGB lên bằng phần mềm MSI Mystic Light. MSI cũng đã triển khai một dải đèn LED RGB có địa chỉ duy nhất cũng như hai đèn LED 5050 RGB để tiếp tục mở rộng khả năng nhảy cầu vồng của bo mạch.

Hỗ trợ bộ nhớ đi qua tám khe RAM hỗ trợ tối đa DDR4-3600. Dung lượng tối đa lên tới 128 GB có thể được cài đặt trên tất cả các khe cắm có sẵn, với cả bộ nhớ kênh đôi và bốn kênh được hỗ trợ nhờ AMD triển khai điều này vào nền tảng HEDT X399 của họ. Bảng mạch có tổng cộng bốn khe cắm PCIe 3.0 x16 có chiều dài đầy đủ với mỗi khe cắm được bảo vệ khe cắm MSI Armor Steel Armor. Chỉ có một mình là một PCIe 2.0 x1, được đặt ở giữa các khe dài đầy đủ thứ hai và thứ hai. MEG X399 Creation hỗ trợ cấu hình card đa đồ họa AMD CrossFire và NVIDIA SLI ba chiều cho phép sử dụng khe cắm đầy đủ chiều dài cuối cùng với thẻ PCIe Xpander-Aero M.2 để mở rộng dung lượng lưu trữ của bo mạch lên đến bốn ổ M.2 bổ sung.

Làm mát cũng là một trọng tâm quan trọng khác với tổng cộng mười đầu nối quạt 4 chân. Chúng được chia và đặt xung quanh rìa của PCB thành một tiêu đề duy nhất cho quạt CPU, một tiêu đề dành riêng cho máy bơm nước làm mát / bơm CPU AIO, năm đầu hệ thống và ba đầu nối quạt mở rộng. Điều này thể hiện sự nâng cấp trong các tùy chọn so với bo mạch chủ X399 Gaming Pro Carbon AC của MSI, có tổng cộng sáu tiêu đề 4 pin.

Ngoài bốn khe cắm M.2 bổ sung được cung cấp bởi thẻ PCIe Xpander-Aero M.2 mang đến, MSI đã triển khai ba khe cắm M.2 PCIe 3.0 x4, với hai khe cắm hỗ trợ lên đến M.2 2280 ổ đĩa và một ổ đĩa cho phép tối đa ổ đĩa M.2 22110 được cài đặt. Tất cả ba khe M.2 đều có thể hỗ trợ các ổ đĩa dựa trên SATA và tất cả đều được hưởng lợi từ tản nhiệt MSI Shield M.2 Shield Frozr, với mảng M.2 được sắp xếp theo hình chữ L xung quanh chipset X399 PCH. Ngoài ra, còn có tám cổng SATA góc phải có hỗ trợ RAID 0, 1 và 10 mảng. Nổi bật ngay bên dưới các khe M.2 là bộ công cụ ép xung bao gồm nút nguồn, nút đặt lại và quay số Click OC của MSI có bảy trạng thái ép xung CPU khác nhau mà người dùng có thể truy cập mà không cần thay đổi cài đặt thủ công. Các tần số được tạo ra hoàn toàn phụ thuộc vào bộ xử lý được cài đặt. Mỗi cài đặt Game Boost đã được kiểm tra trong phần ép xung của bài đánh giá này. Ngoài ra còn có một đèn LED gỡ lỗi rất tiện cho việc ép xung và chẩn đoán các vấn đề POST hoặc thiếu POST trong một số trường hợp.

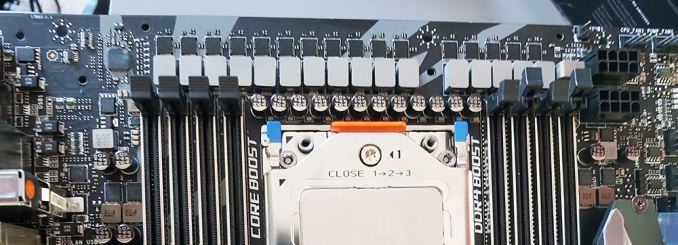

Trên giấy tờ, việc tạo ra MSI MEG X399 có khả năng cung cấp năng lượng mười chín pha, nhưng thực tế là như vậy, nhưng khi kiểm tra kỹ hơn, pha CPU thực sự được chia thành hai ngân hàng tám do MSI chọn sử dụng tám bộ nhân đôi Infineon IR3599. Khu vực CPU là ghê gớm với MSI chọn mười sáu giai đoạn năng lượng kép Infineon TDA21472 cho CPU VCore và điện áp đầu vào CPU. Mỗi mười sáu giai đoạn năng lượng TDA21472 có cuộn cảm riêng dành riêng với phần CPU lấy hướng từ bộ điều khiển PWM tám pha chỉnh lưu quốc tế IR35201 hoạt động ở 8 + 0.

Bộ điều khiển bốn pha IR35204 chỉnh lưu quốc tế được dành riêng cho bộ nhớ / SOC, với bộ điều khiển này hoạt động ở mức 3 + 0 và điều khiển ba giai đoạn nguồn của Infineon TDA21472. Bên cạnh đó là bốn bộ công cụ NexFET 87350 MOSFET của Texas cho bộ nhớ, cũng như một bộ điều khiển kỹ thuật số Primarion PV4210.

X399 Creation cũng có các đầu vào nguồn 12 V ATX 8 chân kép để cung cấp năng lượng cho bộ xử lý với công suất lên tới 720 W được hỗ trợ. Tản nhiệt cung cấp năng lượng cũng cho chất lượng tốt và tôi không lo ngại rằng nó sẽ không có nhiệm vụ làm mát bất kỳ bộ xử lý Ryzen Threadripper hiện tại nào trong các tình huống làm mát xung quanh.

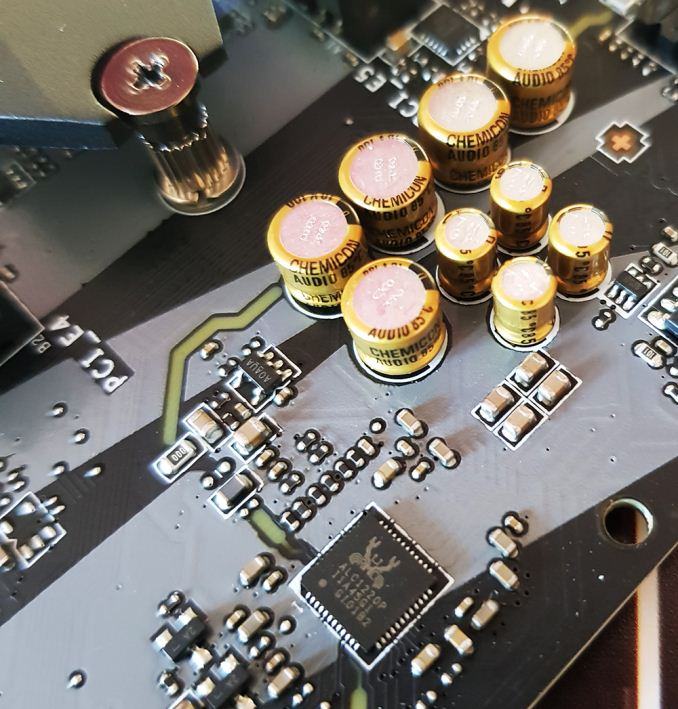

Giống như hầu hết các bo mạch chủ cấp độ người tiêu dùng có yếu tố tập trung chơi game, MSI đã bao gồm một codec âm thanh Realtek ALC1220 duy nhất, hỗ trợ âm thanh vòm 7.1 ở bảng điều khiển phía sau. Ngoài năm giắc cắm âm thanh mạ vàng 3,5 mm ở phía sau, ALC1220 cũng cung cấp đầu ra quang S / PDIF duy nhất. Bản thân bộ giải mã Realtek ALC1220 không có tính năng che chắn EMI, nhưng MSI đã bao gồm phân tách PCB âm thanh cũng như bảy tụ điện âm thanh vàng, bốn trong số chúng đến từ nhà sản xuất Nippon Chemi-Con của Nhật Bản.

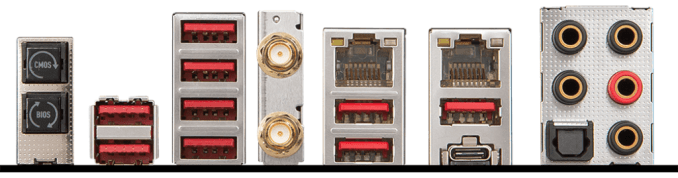

Bảng điều khiển phía sau có rất nhiều điều đang diễn ra, với MSI đang tìm cách thỏa mãn người tạo nội dung và người dùng yêu cầu nhiều bất động sản USB từ bo mạch chủ của họ. USB-khôn ngoan, bảng điều khiển phía sau có tổng cộng tám cổng USB 3.1 Gen1, với bốn bộ điều khiển USB ASMedia ASM1464 USB 3.1 Gen1 ở phía sau PCB. Thông qua các thiết bị USB có khả năng 10 Gbps sẽ rất vui khi biết một bộ điều khiển ASMedia 3142 USB 3.1 Gen2 duy nhất có mặt để chuyển sang cả cổng USB 3.1 Gen2 loại A và A-Type. Có hai cổng LAN LAN được cấp nguồn bởi bộ điều khiển Gigabit Intel I211-AT riêng biệt, trong khi năm giắc cắm âm thanh mạ vàng 3,5mm và đầu ra quang S / PDIF được điều khiển bởi bộ giải mã âm thanh Realtek ALC1220. Hai khe cắm ăng-ten dành cho Intel 9260 802.11ac Wi-Fi cho phép cài đặt ăng-ten 2T2R, cung cấp chức năng Wi-Fi Wave 2 với tốc độ lên tới 1,73 Gbps, cũng như hỗ trợ Bluetooth 5 để khởi động. Kết thúc bảng điều khiển phía sau là một nút CMOS rõ ràng và nút BIOS Flashback +.

Có cái gì trong hộp vậy

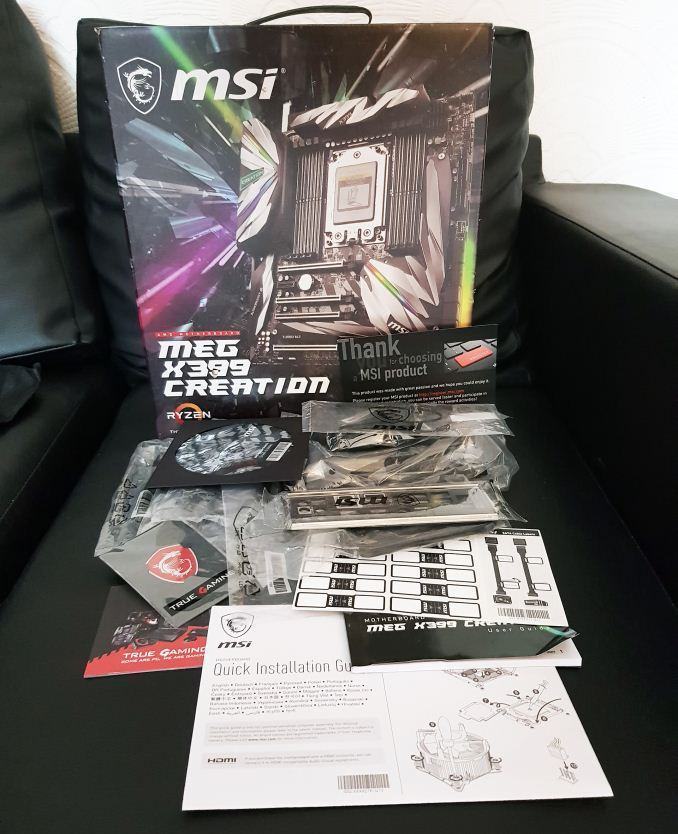

Gói với MSI MEG X399 Creation có mọi thứ cần thiết để khởi động hệ thống, bao gồm ăng-ten Wi-Fi 2T2R Wave 2 có khả năng. Các đầu dò nhiệt bổ sung cho phép theo dõi nhiệt độ tại các vị trí do người dùng xác định trong một hệ thống và thẻ PCIe Xpander-Aero M.2 lấy cảm hứng từ bộ làm mát đồ họa là một bổ sung hay và được hoan nghênh; người ta có thể mong đợi nhiều hơn một chút từ bo mạch chủ hàng đầu $ 500, có lẽ là cầu nối SLI HB 3 chiều ngoài cầu 2 chiều được cung cấp.

• Hướng dẫn sử dụng và hướng dẫn bắt đầu nhanh
• 3 x Đầu dò nhiệt
• 4 x cáp SATA (2 góc phải, 2 góc thẳng)
• Khiên IO phía sau
• Nhãn dán khiên MSI Gaming
• MSI cảm ơn bạn thẻ
• Cáp mở rộng 2 x RGB
• Cầu nối NVIDIA SLI HB 2 chiều
• Vít 3 x M.2
• Anten Wi-Fi 2T2R Wave 2
• Đĩa cài đặt trình điều khiển
• Thẻ M.2 PCIe MSI Xpander-Aero 4 chiều
