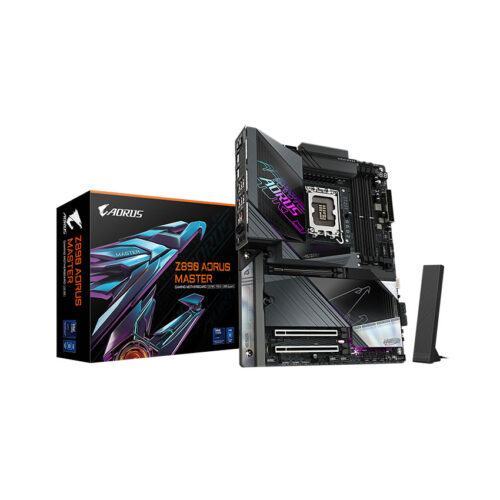

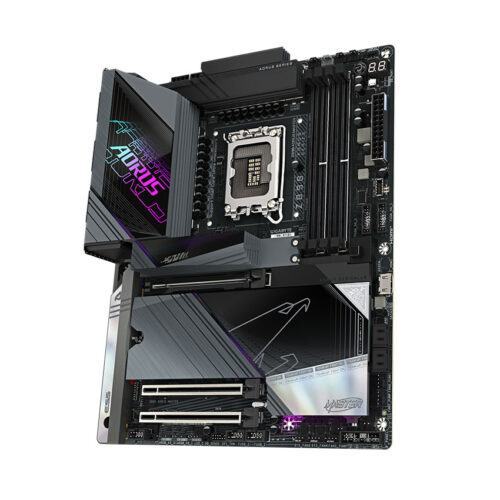

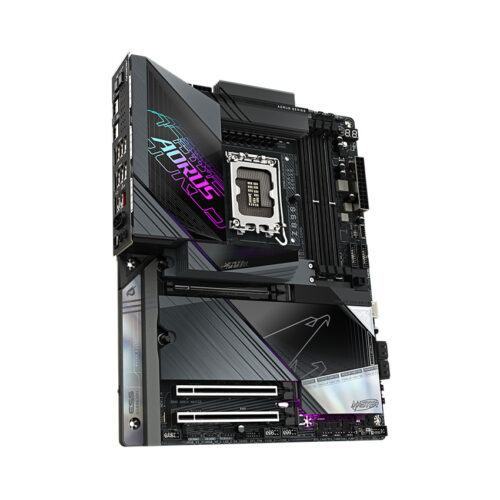

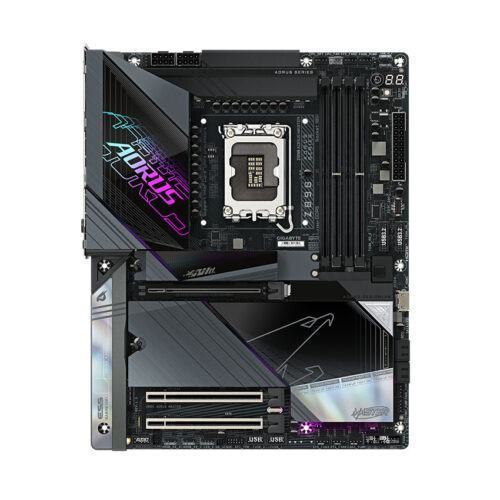

Mainboard Gigabyte Z890 AORUS MASTER

CPU

• Socket LGA1851: Hỗ trợ cho Bộ xử lý Intel® Core™ Ultra
• Bộ nhớ đệm L3 thay đổi tùy theo CPU
• * Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.

Chipset

• Intel® Z890 Express Chipset

Bộ nhớ

Hỗ trợ cho DDR5 9500(O.C) / 9466(O.C) / 9333(O.C) / 9200(O.C)/ 9066(O.C) / 8933(O.C) /8800(O.C) /8600(O.C) / 8400(O.C) /8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C) / 7400(O.C) / 7200(O.C) / 7000(O.C) / 6800(O.C) / 6600(O.C) / 6400 / 6200 / 6000 / 5800 / 5600MT/giây mô-đun bộ nhớ.

• 4 x khe cắm DDR5 DIMM hỗ trợ tối đa 256 GB (dung lượng DIMM đơn 64 GB) bộ nhớ hệ thống
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
• Hỗ trợ mô-đun bộ nhớ non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM, vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp - Intel® HD Graphics hỗ trợ:
- 2 x đầu nối Intel® Thunderbolt™ 4 (cổng USB4® USB Type-C®), hỗ trợ đầu ra video DisplayPort và Thunderbolt™
Khi lắp màn hình Thunderbolt™, độ phân giải tối đa được hỗ trợ là 5120x2880@60 Hz với 24 bpp (đầu ra màn hình đơn).
Khi lắp màn hình USB4® USB Type-C®, độ phân giải tối đa được hỗ trợ là 3840x2160@240 Hz (đầu ra màn hình đơn).
* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang lắp. (Tham khảo Chương 2-6, "Đầu nối bảng điều khiển phía sau" để biết thêm thông tin.)
* Hỗ trợ phiên bản DisplayPort 2.1 và HDCP 2.3

- 1 cổng HDMI phía trước, hỗ trợ độ phân giải tối đa 1920x1080@30 Hz
* Hỗ trợ phiên bản HDMI 1.4.

(Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào hỗ trợ CPU.)
Hỗ trợ tối đa ba màn hình cùng lúc

LAN

Chip LAN Marvell® AQtion AQC113C 10GbE
(10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Mô-đun giao tiếp không dây

- 802.11a, b, g, n, ac, ax, be, hỗ trợ băng tần sóng mang 2,4/5/6 GHz
- BLUETOOTH 5.4
- Hỗ trợ chuẩn không dây 11be 320MHz
(Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.)
* Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động bình thường. (Không có trình điều khiển hỗ trợ cho Windows 10.)

** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz tùy thuộc vào quy định của từng quốc gia.

Khe mở rộng

- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 5.0 và chạy ở x16 (PCIEX16)
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc SSD NVMe. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp card đó vào khe cắm PCIEX16.
* Khe cắm PCIEX16 chia sẻ băng thông với đầu nối M2D_CPU. Khe cắm PCIEX16 hoạt động ở chế độ lên đến x8 khi thiết bị được lắp vào đầu nối M2D_CPU.

Chipset:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1)

Giao diện lưu trữ

CPU:
- 1 x đầu nối M.2 (Ổ cắm 3, phím M, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x đầu nối M.2 (Ổ cắm 3, phím M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2B_CPU)
- 1 x đầu nối M.2 (Ổ cắm 3, phím M, hỗ trợ SSD loại 22110/2280 PCIe 5.0 x4/x2) (M2D_CPU)
Chipset:
- 1 x đầu nối M.2 (Ổ cắm 3, phím M, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 1 x đầu nối M.2 (Ổ cắm 3, phím M, hỗ trợ SSD loại 2280 SATA và PCIe 4.0 x4/x2 SSD hỗ trợ) (M2M_SB)
- 4 x đầu nối SATA 6Gb/s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ NVMe SSD
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

Đầu nối I / O nội bộ

• 1 x đầu nối nguồn chính ATX 24 chân
• 2 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt CPU/bơm làm mát bằng nước
• 4 x đầu cắm quạt hệ thống
• 4 x đầu cắm quạt hệ thống/bơm làm mát bằng nước
• 4 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
• 1 x đầu cắm dải đèn LED RGB
• 5 x đầu nối M.2 Socket 3
• 4 x đầu nối SATA 6Gb/s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2x2
• 2 x đầu cắm USB 3.2 Gen 1
• 2 x đầu cắm USB 2.0/1.1
• 1 x đầu cắm phát hiện tiếng ồn
• 1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1 x cổng HDMI (Lưu ý)
• 1 x nút nguồn
• 1 x nút đặt lại
• 1 x đặt lại jumper
• 1 x Clear CMOS jumper
• 2 x đầu cắm cảm biến nhiệt độ
• Điểm đo điện áp

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU

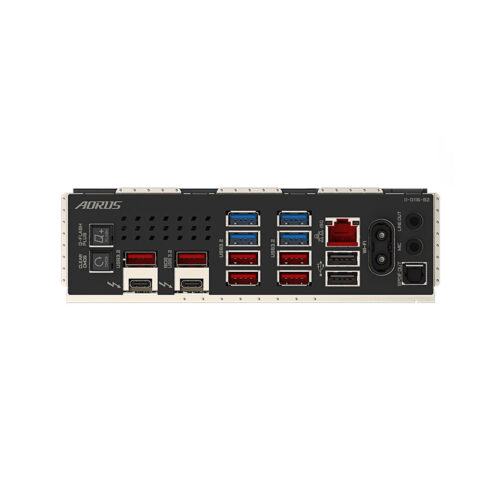

Kết nối mặt sau

• 1 x nút Q-Flash Plus
• 1 x nút Clear CMOS
• 2 x đầu nối Intel® Thunderbolt™ 4 (cổng USB4® USB Type-C®)
• 6 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
• 4 x cổng USB 3.2 Gen 1
• 2 x cổng USB 2.0/1.1
• 1 x cổng RJ-45

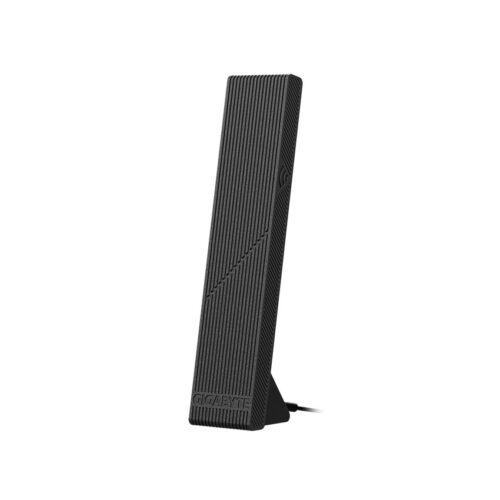

• 2 x đầu nối ăng-ten (2T2R)
• 2 x giắc cắm âm thanh
• 1 x đầu nối quang S/PDIF Out

Bộ điều khiển I / O

iTE® I / O Controller

BIOS

Các tính năng độc đáo

• Hỗ trợ cho GIGABYTE Control Center (GCC)
• * Các ứng dụng khả dụng trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
• Hỗ trợ cho Q-Flash
• Hỗ trợ cho Q-Flash Plus
• Hỗ trợ cho Smart Backup

• Hỗ trợ cho Windows 11 64-bit
