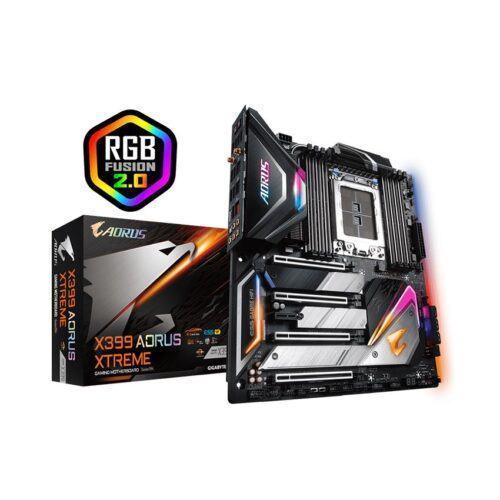

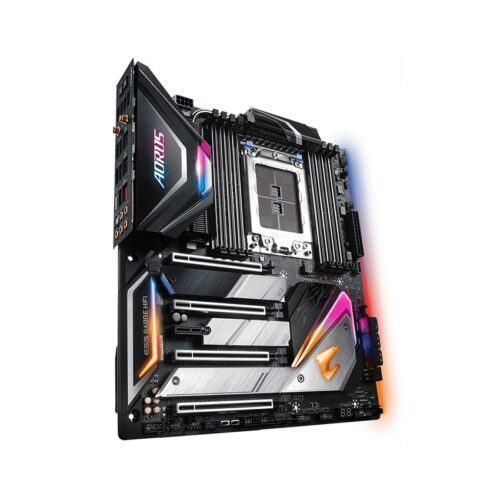

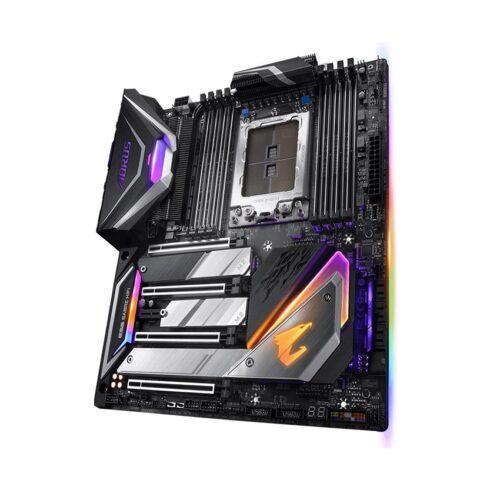

Mainboard Gigabyte X399 Aorus Xtreme

Được phát hành vào quý 3 năm 2018, Gigabyte X399 Aorus Xtreme rút ra rất nhiều bài học từ các phiên bản trước của công ty về các bảng X399 và X370 và điều chỉnh các thiết kế của nó để phù hợp hơn với CPU Threadripper 2000 series. Chủ yếu, các cải tiến trong việc làm mát, cung cấp năng lượng và khả năng tương thích IO được đưa ra để khai thác tốt hơn tiềm năng của nền tảng. Tuy nhiên, với những cải tiến đó, Gigabyte đã quyết định tăng kích thước phẳng lên hệ số dạng E-ATX – mặc dù chỉ ở độ sâu 10,6 “, nó cũng sẽ phù hợp với nhiều ATX và tất cả các vỏ XL-ATX. Hãy chắc chắn kiểm tra thông số kỹ thuật của bạn trước khi mua .

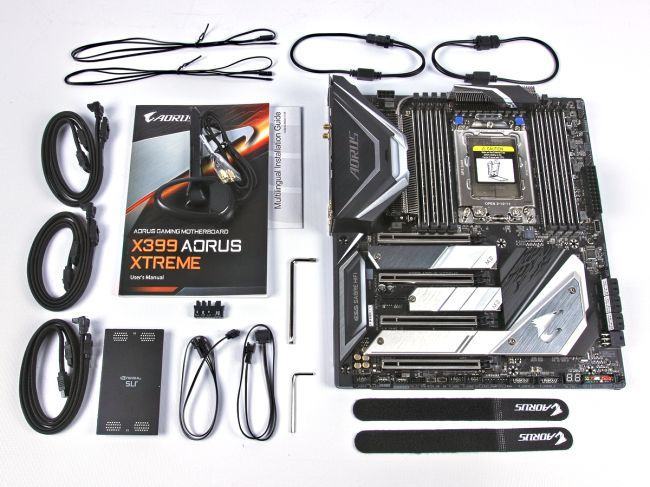

Giống như X399 Designare EX, nội dung của gói Aorus Xtreme mang đến chất lượng và số lượng với sáu cáp SATA3 bện, hai nhiệt điện, hai bộ mở rộng RGB, hai bộ điều hợp LED kỹ thuật số, một cờ lê Allen cho tản nhiệt M.2, một cờ lê T20 Torx cho ổ cắm CPU, ăng-ten Wi-Fi, đầu nối G và cầu nối SLI hai nhịp. Cũng bao gồm các ốc vít và bế tắc khác nhau cho các ổ M.2, dây cáp Velcro, tài liệu và đĩa trình điều khiển.

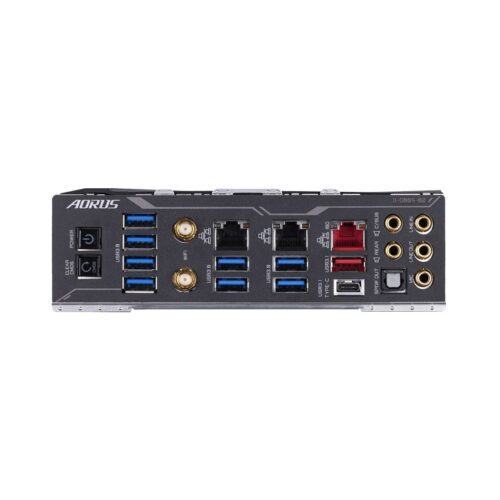

Nhìn vào tấm ốp lưng tích hợp, năm cổng analog mạ vàng và một cổng SPDIF có sẵn cho bộ giải mã âm thanh ESS Sabre hifi và bộ giải mã ALC1220-VB, có tỷ lệ tín hiệu nhiễu và độ trung thực âm thanh được cải thiện. Đối với các kết nối mạng, hai giắc cắm RJ-45 gigabit có sẵn thông qua Intel NIC đã thử và đúng, WiFi được hỗ trợ bởi Intel NIC 802.11ac băng tần kép và giắc cắm RJ-45 màu đỏ được cung cấp qua bộ điều khiển mạng Aquantia cho Mạng 10Gb. Đối với các cổng, USB bảng điều khiển phía sau là tất cả USB 3.0 trở lên, có tám USB3.0 và 2 USB3.1 10Gbps thông qua 1 Type-A và 1 Type-C. Và đối với những người thử nghiệm trên băng ghế dự bị ngoài kia, các nút Power và Clear CMOS có sẵn ở phía trên cùng của tấm.

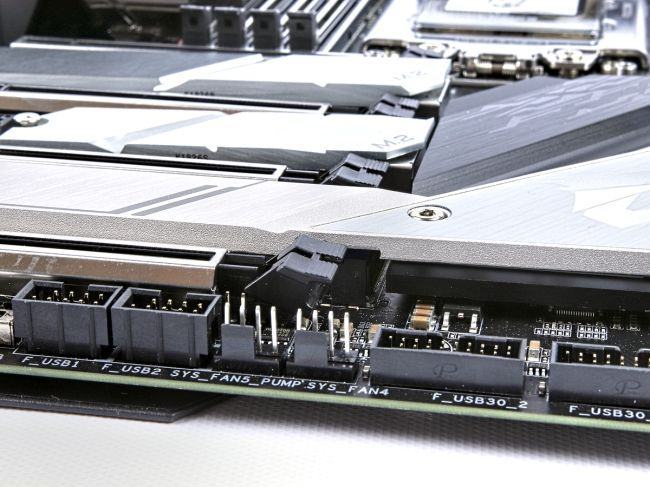

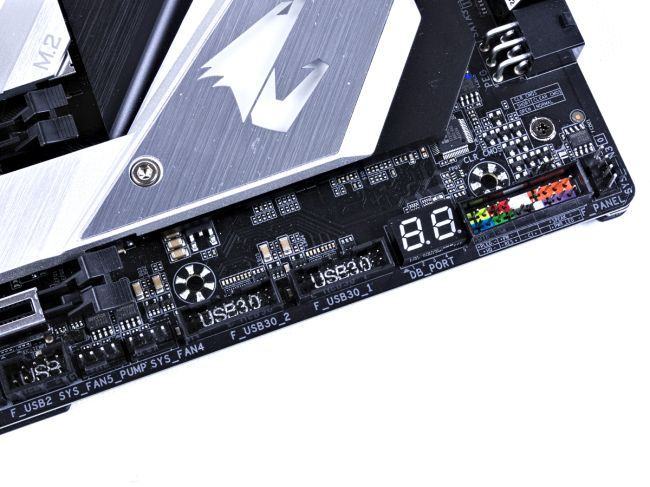

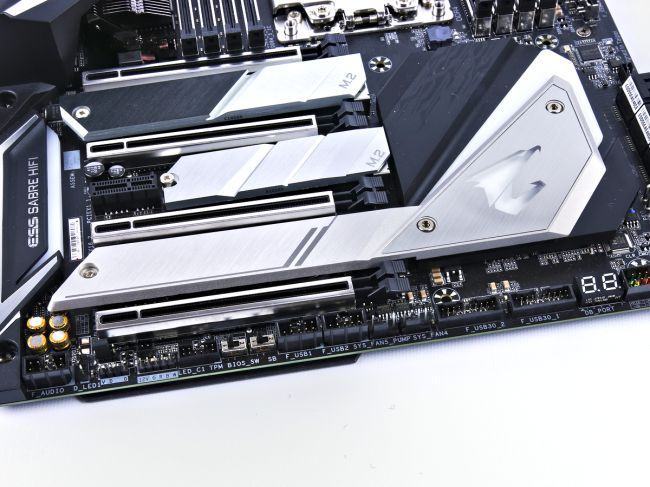

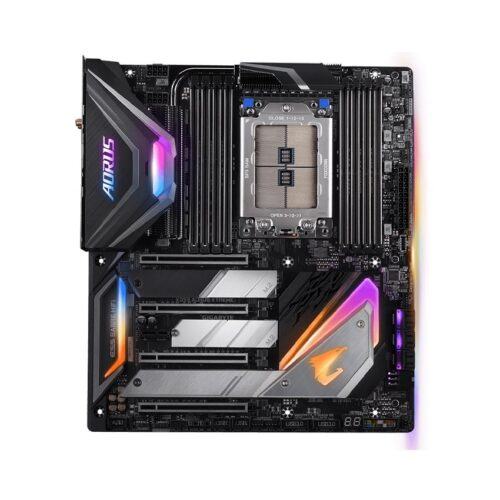

Gigabyte xoay từ các bố trí Designare EX và Aorus Gaming 7 X399 của họ về các khe cắm PCIe và M.2 xen kẽ, gần giống với một số bảng ASRock và MSI X399 mà chúng tôi đã xem xét trước đây. Đi xuống các khe PCI, chúng ta có bốn khe x16 có dây cho x16, x8, x16, x8 ở tốc độ Gen3. Nằm ngay giữa các khe đó là khe PCIe x1 nằm ngay sau cổng NVMe và trang bị khe đó sẽ ném cờ lê vào lắp đặt thẻ hai khe tại vị trí PCIEX8_1. Đầu nối cạnh dưới cung cấp âm thanh bảng mặt trước, hai đầu đèn LED RGB, TPM, BIOS và công tắc khởi động chậm, hai đầu USB 2.0 và hai đầu USB 3.0, ba quạt 4 chân, đèn LED gỡ lỗi số và chân khung gầm phía trước.

Với bất động sản E-ATX được thêm vào, cạnh phải đáng ngạc nhiên không có thêm kết nối bổ sung so với các phiên bản trước. Sáu cổng SATA3 góc cạnh được đặt ở cạnh dưới bên phải, cùng với tiêu đề nguồn PCIe phụ trợ cho cấu hình thẻ đa GPU. Mặt trước USB 3.1 Gen2 là một bổ sung đẹp mắt và nằm bên dưới phích cắm ATX 24 chân và ba đầu quạt bốn chân khác bao quanh hai tiêu đề RGB bổ sung. Đầu bảng tăng thêm một chút phòng thở nhờ bảng lớn hơn và chúng tôi chỉ thấy các đầu nối bổ sung về phía IO phía sau với hai đầu nối EPS 8 chân và bảy đầu quạt 4 chân cuối cùng của chúng tôi. Trong trường hợp bạn tò mò, hai đầu nối đầu dò nhiệt độ được đặt ngay phía trên tiêu đề ATX và USB 2 24 chân.

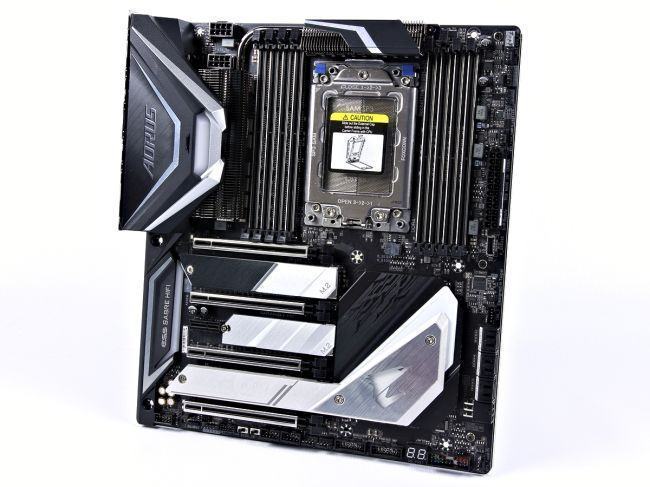

Vậy, những gì chính xác nổi bật so với các sản phẩm X399 trước đây của Gigabyte? Aorus Xtreme kết hợp giữa các bo mạch Aorus 7 và Designare EX với sự tích hợp của bộ tản nhiệt được chiếu sáng X399 tích hợp và tản nhiệt NVMe. Tôi không thích cách tiếp cận đó, nhưng việc loại bỏ tản nhiệt rất đơn giản và tính thẩm mỹ được cung cấp là một cải tiến rõ ràng cho thương hiệu Aorus. Một cách giải quyết đơn giản: Chỉ cần don lồng vào khe dưới cùng cho tốt nhất của cả hai thế giới!

Một lần nữa, lấy một trang ra khỏi playbook Designare EX, Aorus Xtreme triển khai tấm ốp lưng màu đen mờ cho một số vênh vang bổ sung cho các nhà xây dựng tùy chỉnh hoặc hệ thống bàn. Trong trường hợp Corsair 570X của chúng tôi, chúng tôi đã tìm thấy một chút kháng cự khi cài đặt bảng, nhưng nếu không thì nó hoạt động như dự định. Ngoài ra, chúng ta đừng quên về tản nhiệt điều chỉnh điện áp (VReg): Nó siêu hiệu quả và sẽ được chú ý nhiều hơn dưới đây trong phần ép xung.

Vì vậy, trên bề mặt, Gigabyte X399 Aorus Xtreme kiểm tra tất cả các hộp cho một bo mạch chủ hàng đầu trên một chipset hàng đầu. Chắc chắn, nó có thể không có lớp vỏ ngoài mỏng manh hoặc mạch VReg được bán trên thị trường, nhưng nó làm rất tốt công việc pha trộn những gì chúng ta yêu thích về đèn chiếu sáng Aorus Gaming 7, và thiết kế thẩm mỹ bạc Designare EX, để tạo ra một tấm X399 tuyệt đẹp. Trước khi chúng tôi đạt điểm chuẩn, hãy truy cập lại UEFI.
